Tekening en indeling van het vliegkampschip Hr.Ms. Karel Doorman met het pennant QH-1.

(foto 6441) Tekening van zijaanzicht stuurboord en van het vliegdek.

Hieronder twee tekeningen van het vliegkampschip met nummers waarvan de benaming is aangegeven in de tabel onder de tekeningen.

(docu 0361) zie tabel hieronder.

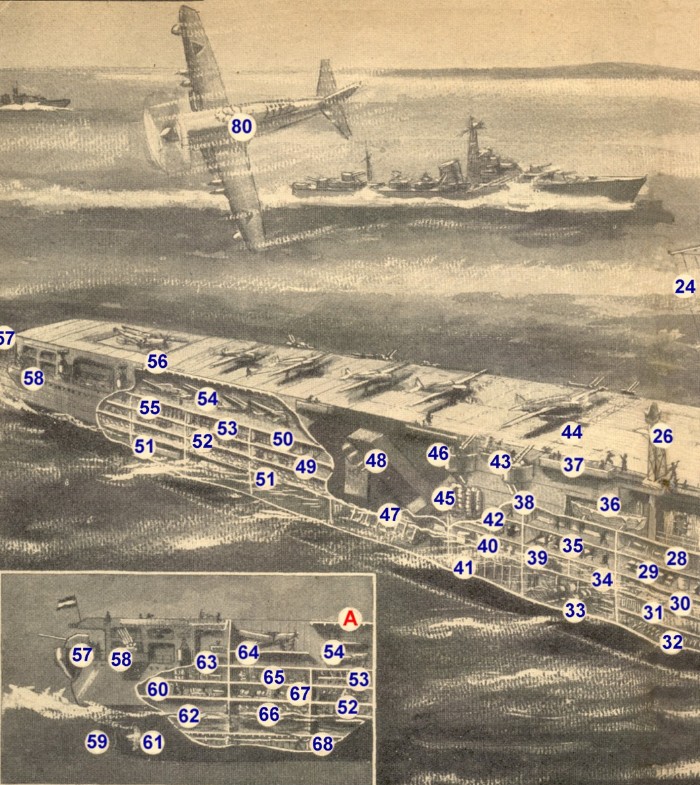

(docu 0362) zie tabel hieronder.

Tabel met verklarende tekst bij de genummerde tekeningen.

A vliegdek B galerijdek C hoofddek D opperdek E 2e dek F 3e dek 1 voorsteven 2 ankerwinch 3 loskomend vliegtuig 4 windrichtingwijzer 5 veiligheidsnetten 6 dubbele batterij pom-pom 7 waschverblijf bemanning 8 bureau ASDIC 9 ASDIC installatie 10 pom-pom, radar richtingzoeker 11 kaartenkamer en stuurhut 12 bemanning verblijf 13 compartimenten voor reservedrijfvermogen 14 gyrokompaskamer 15 fotografische afdeeling 16 werkplaats en ammunitiemagazijnen 17 wachtkamer voor vliegeniers en waarnemers 18 navigatiebrug 19 afweergeschut 20 uitkijk 21 radio afstand peiler 22 radar draaibare antenne tegen laagvliegers 23 radar draaibare antenne tegen hoogvliegers 24 vlaggeseinen 25 zoeklicht 26 gerichte antenne reflector27 gang 28 ziekenboeg 29 bemanningsverblijf 30 kooien bergplaats 31 lichte wapen magazijn 32 vliegtuigbommen en dieptebommen 33 pompkamer 34 vleesch en visch koelkamers 35 onderofficierenverblijf 36 reddingsboot (27 voet lang) 37 buitengang voor vliegdekpersoneel 38 gang 39 bergruimte 40 generatoren 41 benzine voor vliegtuigen 42 onderofficierenverblijf 43 luchtafweergeschut 44 remkabels 45 reddingsvlotten 46 luchtafweergeschut 47 machinekamer 48 aangebouwde schoorsteen, gasafvoer en ventilatie 49 verblijven koks, timmerman enz. 50 schakelbordkamer 51 compartimenten voor reservedrijfvermogen 52 kombuisbemanning 53 wachtkamer 54 hangar 55 gang 56 lift 57 tweeling geschut 58 dubbele batterij pom-pom 59 roer 60 bergplaatsen 61 schroef 62 munitiebergplaatsen 63 officiershutten 64 liftschacht 65 officiershutten 66 compartimenten voor reservedrijfvermogen 67 machines voor bediening van de lift 68 SB tunnel met schroefas 69 liftschacht 70 Firefly in ‘opgevouwen’ toestand 71 dekbalken 72 buitengang 73 snelle 30 voet lange motorboot 74 buitenhuid van het schip 75 officiershutten 76 gang 77 reparatie-afdeling van electrische instrumenten 78 lift (bewegend gedeelte van het vliegdek) 79 hangar 80 Fairey Firefly.
